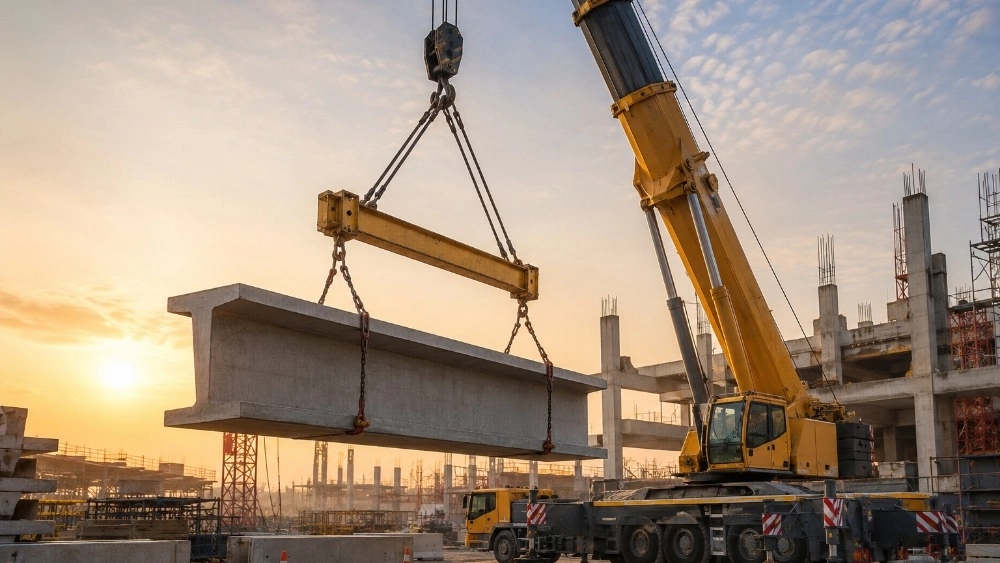

حمل تیرهای بتنی سنگین با جرثقیل یکی از حساسترین بخشهای اجرای سازههای بتنی و پیشساخته است؛ چون ترکیبی از وزن بالا، طول زیاد، مرکز ثقل متغیر، محدودیتهای دسترسی کارگاه و ریسکهای ایمنی را همزمان در خود دارد. کوچکترین خطا در انتخاب جرثقیل، بستن اسلینگ، طراحی مسیر حرکت، یا هماهنگی تیم اجرایی میتواند به آسیب سازهای، خسارت تجهیزاتی، توقف پروژه و حتی حادثه انسانی منجر شود. به همین دلیل، اجرای استاندارد و مرحلهبهمرحلهی حمل تیرهای بتنی سنگین با جرثقیل، نه یک انتخاب، بلکه یک الزام حرفهای است.
در این مقاله، فرآیند حمل تیرهای بتنی سنگین با جرثقیل را از مرحلهی برنامهریزی تا اجرای لیفت، جابهجایی، نصب و تحویل نهایی توضیح میدهیم و نکات کلیدی برای افزایش ایمنی، کاهش ریسک و بالا بردن سرعت کار را ارائه میکنیم. همچنین در طول متن، به نقش تیمهای تخصصی و تجهیز مناسب اشاره میشود تا روشن شود چرا همکاری با مجموعهای مانند جرثقیل های سنگین مکوندی میتواند کیفیت و اطمینان عملیات را بهطور محسوسی ارتقا دهد.
اهمیت برنامهریزی در حمل تیرهای بتنی سنگین با جرثقیل
حمل تیرهای بتنی سنگین با جرثقیل وقتی موفق و کمریسک است که از ابتدا با «طرح لیفت» و برنامهی دقیق پیش برود. تیر بتنی، بهخصوص در نوع پیشتنیده یا تیرهای با مقطع خاص، ممکن است در برابر ضربه یا پیچش حساس باشد. از سوی دیگر، شرایط کارگاه مثل شیب زمین، ظرفیت خاک، نزدیکی به خطوط برق، بادهای ناگهانی و محدودیت فضای مانور، همگی روی عملیات اثر میگذارند.
برنامهریزی درست در حمل تیرهای بتنی سنگین با جرثقیل شامل این موارد است:
- بررسی نقشههای سازه و مشخصات تیر
- تعیین وزن واقعی، طول، نقاط مجاز باربرداری و مرکز ثقل
- انتخاب جرثقیل مناسب و لوازم جانبی استاندارد
- تعیین مسیر حرکت بار، محل استقرار جرثقیل و محدودهی ممنوعه
- برآورد زمانبندی، نیروی انسانی و سناریوهای اضطراری
مجموعهی جرثقیل های سنگین مکوندی در پروژههایی که به دقت بالا نیاز دارند، معمولاً با رویکرد اجرایی-مهندسی وارد کار میشود؛ یعنی صرفاً «جرثقیل دادن» نیست، بلکه کمک به کاهش ریسک حمل تیرهای بتنی سنگین با جرثقیل از طریق تجربهی میدانی و تجهیز مناسب است.
انتخاب جرثقیل مناسب برای حمل تیرهای بتنی سنگین با جرثقیل
انتخاب اشتباه جرثقیل میتواند تمام برنامهی حمل تیرهای بتنی سنگین با جرثقیل را با شکست مواجه کند. ظرفیت اسمی جرثقیل تنها عددی روی کاغذ نیست؛ ظرفیت واقعی به شعاع کاری، زاویهی بوم، طول بوم، نوع جیب، وضعیت اوتریگرها، شرایط زمین و حتی باد وابسته است.
معیارهای اصلی انتخاب جرثقیل
- ظرفیت در شعاع واقعی: وزن تیر بهعلاوهی وزن اسلینگ، شگل، قلاب و تجهیزات
- ارتفاع موردنیاز: برای عبور از موانع یا نصب در تراز بالا
- شعاع مانور: فاصلهی جرثقیل تا محل برداشت و محل نصب
- پایداری زمین و امکان اوتریگرگذاری: جلوگیری از نشست و واژگونی
- نوع جرثقیل: موبایل، تلسکوپی، بومخشک، یا ترکیبهای سنگین
در بسیاری از پروژهها، استفاده از جرثقیلهای سنگین و تجهیزهای تکمیلی باعث میشود حمل تیرهای بتنی سنگین با جرثقیل با یک مرحله لیفت انجام شود و نیاز به جابهجاییهای اضافی کاهش یابد. جرثقیل های سنگین مکوندی بهعنوان یک گزینهی تخصصی در این حوزه، معمولاً روی تناسب ظرفیت واقعی با شرایط کارگاهی و ایمنی نهایی تمرکز دارد.
شناخت تیر بتنی و اثر آن بر حمل تیرهای بتنی سنگین با جرثقیل
همهی تیرها مانند هم رفتار نمیکنند. حمل تیرهای بتنی سنگین با جرثقیل باید با توجه به نوع تیر و محدودیتهای سازهای آن انجام شود:
- تیرهای پیشساخته معمولی: حساس به ضربهی نقطهای و لبپریدگی
- تیرهای پیشتنیده: حساس به ترکهای مویی و تنشهای ناخواسته
- تیرهای بلند با خیز اولیه: مرکز ثقل و رفتار دینامیکی متفاوت
- تیرهای T یا I شکل: خطر چرخش و رولشدن در هنگام لیفت
در نتیجه، نقاط برداشت باید مطابق دستورالعمل سازنده یا نقشهی اجرایی انتخاب شود. گاهی لازم است از اسپردر بیم یا توزیعکنندهی بار استفاده شود تا تیر در هنگام حمل تیرهای بتنی سنگین با جرثقیل دچار خمش اضافی نشود.
تجهیزات لیفت و اتصالات در حمل تیرهای بتنی سنگین با جرثقیل
تجهیزات لیفت، قلب عملیات حمل تیرهای بتنی سنگین با جرثقیل هستند. انتخاب اسلینگ نامناسب یا شگل غیراستاندارد میتواند به بریدگی، لغزش، یا شکست اتصال منجر شود.
تجهیزات رایج و کاربرد آنها
- اسلینگ سیمبکسل: مناسب وزنهای بالا، نیازمند محافظ لبه برای جلوگیری از آسیب
- اسلینگ تسمهای: برای حفاظت از سطح بتن، اما باید با ظرفیت کافی و شرایط محیطی هماهنگ باشد
- شگل و قلاب ایمن: با ضریب اطمینان مناسب و پین سالم
- گوشواره/لیفتینگاینزرت: در تیرهای طراحیشده برای برداشت
- اسپردر بیم: کاهش زاویهی اسلینگ و کنترل خمش تیر
نکتهی کلیدی این است که در حمل تیرهای بتنی سنگین با جرثقیل، «زاویهی اسلینگ» مستقیماً روی نیروی وارد بر هر شاخه اثر میگذارد. هرچه زاویه بازتر و نزدیکتر به افق شود، نیروی کششی شاخهها بیشتر میشود و خطر افزایش مییابد. تیمهای حرفهای مانند جرثقیل های سنگین مکوندی معمولاً به این جزئیات توجه میکنند و در صورت نیاز، راهکارهای اجرایی مثل استفاده از اسپردر یا تغییر آرایش اسلینگ را پیشنهاد میدهند.
آمادهسازی کارگاه برای حمل تیرهای بتنی سنگین با جرثقیل
حتی اگر بهترین جرثقیل را داشته باشید، کارگاه آماده نباشد، حمل تیرهای بتنی سنگین با جرثقیل وارد فاز ریسک میشود. آمادهسازی کارگاه شامل کنترلهای زیر است:
- آمادهسازی مسیر تردد جرثقیل و تریلی: حذف موانع، کنترل ارتفاع عبوری
- تسطیح و تقویت محل استقرار: جلوگیری از نشست اوتریگرها
- کنترل موانع هوایی: کابل برق، داربست، سازههای مجاور
- ایجاد محدودهی ایمن و قرق: جلوگیری از حضور افراد غیرمرتبط
- هماهنگی سیگنالمن و اپراتور: علائم استاندارد و ارتباط امن
در بسیاری از پروژهها، حادثه زمانی رخ میدهد که شرایط محیطی دستکم گرفته شود. باد، باران، یخزدگی یا خاک سست میتواند حمل تیرهای بتنی سنگین با جرثقیل را از حالت پایدار خارج کند. داشتن تیم باتجربه و نظم اجرایی، مثل رویکردی که در جرثقیل های سنگین مکوندی دیده میشود، احتمال چنین خطاهایی را کاهش میدهد.
اجرای مرحلهبهمرحله حمل تیرهای بتنی سنگین با جرثقیل
1) بازدید و کنترل نهایی پیش از لیفت
قبل از شروع حمل تیرهای بتنی سنگین با جرثقیل باید چک شود:
- سلامت ظاهری تیر و عدم وجود ترکهای خطرناک
- تطابق وزن اعلامی با شرایط واقعی
- سلامت اسلینگها، شگلها، قلاب و ضامنها
- آماده بودن مسیر حرکت بار و محدودهی ایمنی
2) بستن صحیح بار (Rigging)
در حمل تیرهای بتنی سنگین با جرثقیل، بستن بار باید:
- روی نقاط مجاز برداشت انجام شود
- با محافظ لبه از بریدگی جلوگیری کند
- از آرایش متقارن و کنترلشده استفاده کند
- امکان چرخش یا رولشدن تیر را محدود کند
3) لیفت آزمایشی (Test Lift)
یک لیفت کوتاه چند سانتیمتری، مرحلهای حیاتی است. در این لحظه، باید تعادل، مرکز ثقل، لغزش احتمالی اسلینگ و واکنش تیر بررسی شود. بسیاری از ایرادها در همین تست کوتاه مشخص میشود و مانع از حادثه در ادامهی حمل تیرهای بتنی سنگین با جرثقیل میگردد.
4) جابهجایی کنترلشده
حرکت بار باید نرم و بدون شتاب ناگهانی باشد. تابخوردن تیر یکی از چالشهای اصلی حمل تیرهای بتنی سنگین با جرثقیل است. استفاده از طناب هدایت (Tag Line) و هماهنگی سیگنالمن کمک میکند تیر در مسیر کنترل شود.
5) نصب و نشاندن دقیق
در زمان نصب، برخورد تیر با نشیمن یا ستون میتواند لبپریدگی یا ترک موضعی ایجاد کند. بنابراین نشاندن تیر باید با دقت میلیمتری، ارتباط کامل تیم، و کنترل سرعت انجام شود. در پروژههای حساس، همکاری با تیمهای مجهز مانند جرثقیل های سنگین مکوندی باعث میشود مرحلهی نصب نیز با نظم و کنترل بهتر انجام شود.
ریسکهای رایج در حمل تیرهای بتنی سنگین با جرثقیل و راه کاهش آنها
واژگونی یا ناپایداری جرثقیل
دلایل رایج:
- شعاع بیش از حد یا محاسبهی اشتباه ظرفیت
- نشست اوتریگرها روی خاک سست
- باد یا حرکت ناگهانی بار
راهکار:
- انتخاب ظرفیت واقعی با حاشیه اطمینان
- زیرسازی و پدگذاری مناسب اوتریگر
- محدودکردن عملیات در شرایط باد نامناسب
آسیب دیدن تیر بتنی
دلایل رایج:
- بستن اسلینگ در نقطهی نامناسب
- نبود محافظ لبه و لهشدگی گوشهها
- خمش اضافی در تیرهای بلند
راهکار:
- استفاده از نقاط برداشت استاندارد
- بهرهگیری از اسپردر بیم در صورت نیاز
- کنترل زاویهی اسلینگ و توزیع بار
برخورد با موانع و افراد
راهکار:
- قرق محدوده
- تعیین مسیر حرکت
- استفاده از سیگنالمن ثابت و ارتباط هماهنگ
نقش تیم تخصصی در موفقیت حمل تیرهای بتنی سنگین با جرثقیل
حمل تیرهای بتنی سنگین با جرثقیل فقط به دستگاه وابسته نیست؛ «تیم» تعیینکننده است. اپراتور حرفهای، ریگر ماهر، سیگنالمن دقیق و سرپرست اجرایی هماهنگ، هرکدام بخشی از زنجیرهی ایمنی هستند. وقتی هر حلقه درست عمل کند، سرعت نصب بالا میرود، پرت زمانی کم میشود و کیفیت سازه حفظ میگردد.
در پروژههایی که خطا هزینهی زیادی دارد، استفاده از خدمات مجموعهای مانند جرثقیل های سنگین مکوندی میتواند یک مزیت واقعی باشد؛ چون تمرکز بر اجرای اصولی حمل تیرهای بتنی سنگین با جرثقیل، انتخاب تجهیز متناسب و هماهنگی عملیاتی، نتیجهی نهایی را قابلاعتمادتر میکند.
جمعبندی: حمل تیرهای بتنی سنگین با جرثقیل با کمترین ریسک و بیشترین بهرهوری
اگر بخواهیم حمل تیرهای بتنی سنگین با جرثقیل را موفق تعریف کنیم، سه معیار اصلی دارد: ایمنی، دقت، و زمانبندی. رسیدن به این سه معیار با انتخاب جرثقیل مناسب، تجهیزات لیفت استاندارد، آمادهسازی کارگاه، اجرای مرحلهبهمرحله و حضور تیم باتجربه ممکن میشود. هرچه تیر سنگینتر و پروژه محدودتر باشد، اهمیت برنامهریزی و تجربه بیشتر میشود. در چنین شرایطی، همکاری با مجموعهای مانند جرثقیل های سنگین مکوندی میتواند مسیر اجرای کار را حرفهایتر، ایمنتر و روانتر کند.
